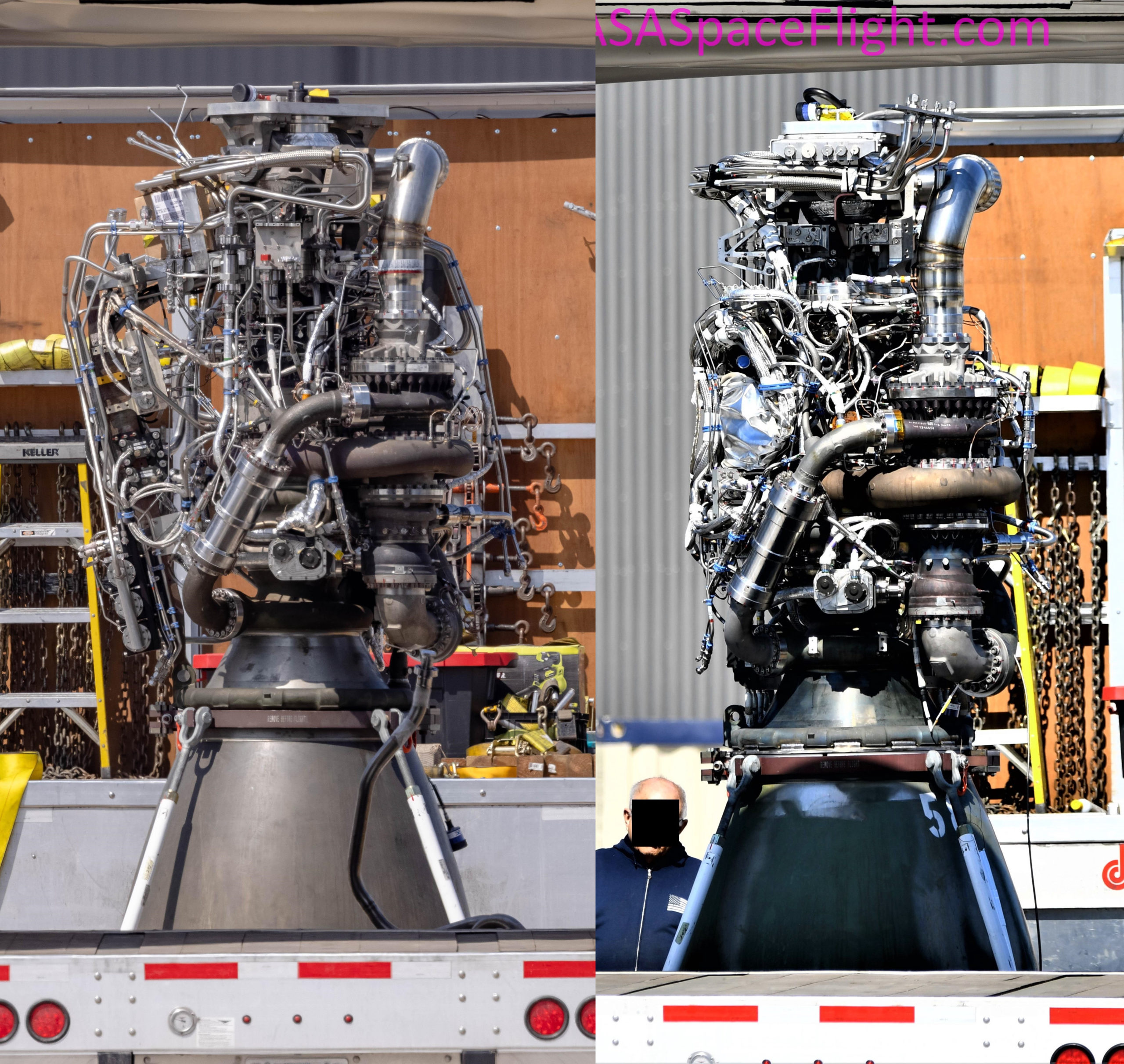

Srovnání staré generace Raptoru (vlevo) s tou novější (Foto: BocaChicaGal)
Starship se má poprvé vydat na orbitu už v létě, a tak bude SpaceX brzy potřebovat spoustu motorů Raptor pro první rakety Super Heavy. Starship SN15 navíc dostane vylepšené motory nové generace. A aby toho nebylo málo, na první orbitální Starship zřejmě budou poprvé nasazeny Raptory ve vakuové variantě. Jak tedy pokračuje vývoj, testování a výroba Raptorů pro orbitální starty?
Jak jsem před časem rozebíral podrobněji, SpaceX vyvíjí tři varianty motoru Raptor. Jedna je určena pro Starship a provoz ve vakuu, zatímco na raketě Super Heavy budou dva typy Raptorů optimalizovaných pro fungování v atmosféře. Jeden typ už známe ze současných prototypů Starship – je schopen regulace tahu (přiškrcování) a je vybaven hydraulikou pro naklánění, čímž umožňuje letící stroj řídit. Druhý typ Raptoru bude výrazně zjednodušený, takže nebude schopen přiškrcování ani naklánění, ale zato bude lehčí a bude mít vyšší tah. Super Heavy bude mít celkem 8 regulovatelných Raptorů a až 20 zjednodušených (jsou označovány R-Boost), zatímco Starship bude ve finále vybavena třemi regulovatelnými motory a třemi vakuovými.
První vyrobený vakuový Raptor (vpravo) a srovnání velikosti s atmosférickou variantou (Foto: SpaceX)
V Boca Chica už dokonce byla spatřena motorová sekce pro Super Heavy, která má potřebné otvory pro až 28 motorů. Mohla by být určena pro prototyp BN3, který se možná jako první zúčastní orbitálního startu, ale zatím to není jisté. Fotka byla následně doplněna o nápomocné popisky. Navíc byl v Boca Chica vyfocen zkušební vzorek motorové sekce Starship, která už byla uzpůsobena pro instalaci vakuových Raptorů:
Co se týče „klasického“ atmosférického Raptoru, ten se dočkal několika blíže neurčených úprav a tato nová verze bude poprvé nasazena do akce při testovacím letu Starship SN15. Proslýchá se, že motor je natolik odlišný, že není kompatibilní se starým typem puku („thrust puck“), který využívaly prototypy Starship SN8 až SN11. To je možná důvod, proč se SpaceX v případě Starship SN11 uchýlilo k použití opraveného motoru ze Starship SN9. Firma možná neměla žádný nový kus starého typu. Zároveň to asi znamená, že selhání Starship SN11 nepředstavuje pro SpaceX velkou ztrátu, protože tento typ Raptorů by už stejně nebylo možné použít na budoucích prototypech lodi. Následující fotka nabízí vizuální srovnání obou generací motoru:
Elon Musk navíc prozradil, že SpaceX pracuje na tom, aby Raptor byl schopen ještě hlubšího přiškrcení. Dosavadní motory mohly snížit tah na přibližně 40–50 % maxima, což není vůbec špatné číslo, ale i na minimální úrovni byl tah příliš vysoký. Během testovacích letů Starship proto nebylo možné snadno přistávat s víc než jedním zažehnutým motorem. Když bude Raptor schopen snížit tah více než doposud, umožní to přistávání s dvěma motory, což je bezpečnější, jelikož jeden může během přistávacího zážehu selhat a loď bude přesto schopna přistát.
Raketa Super Heavy nebude při prvních orbitálních testech mít všech 28 Raptorů, jelikož v případě nehody by to představovalo zbytečně velkou finanční ztrátu, ale i tak by jich podle Elona Muska měla mít kolem dvaceti. A všechny tyto motory je potřeba vyrobit a otestovat. Momentálně nevíme, jak pokračuje vývoj a výroba zjednodušené varianty Raptoru, ale testování motorů v areálu SpaceX v texaském McGregoru v poslední době nabírá tempo. Firma zde může testovat až tři Raptory souběžně, ale tato kapacita zřejmě přestává stačit. Web NASA Spaceflight informoval, že SpaceX v McGregoru aktuálně staví dva nové stavy pro vertikální testování Raptorů. Ty doplní současné dva horizontální stavy a jeden vertikální. Na jednom ze stávajících horizontálních stanovišť byl nedávno spatřen vakuový Raptor s číslovkou 2. Elon Musk uvedl, že jde o „nový a vylepšený“ kus. První exemplář vakuového Raptoru byl v McGregoru testován loni na podzim. Elon Musk aktuálně uvedl, že testování této varianty motoru pokračuje dobře, ale zároveň si povzdechl nad tím, kolik práce navíc to obnáší, i když vakuová verze ve výsledku přinese jen zvýšení specifického impulsu o 20 sekund. U raket ale i sebemenší zvýšení výkonu hraje obrovskou roli.

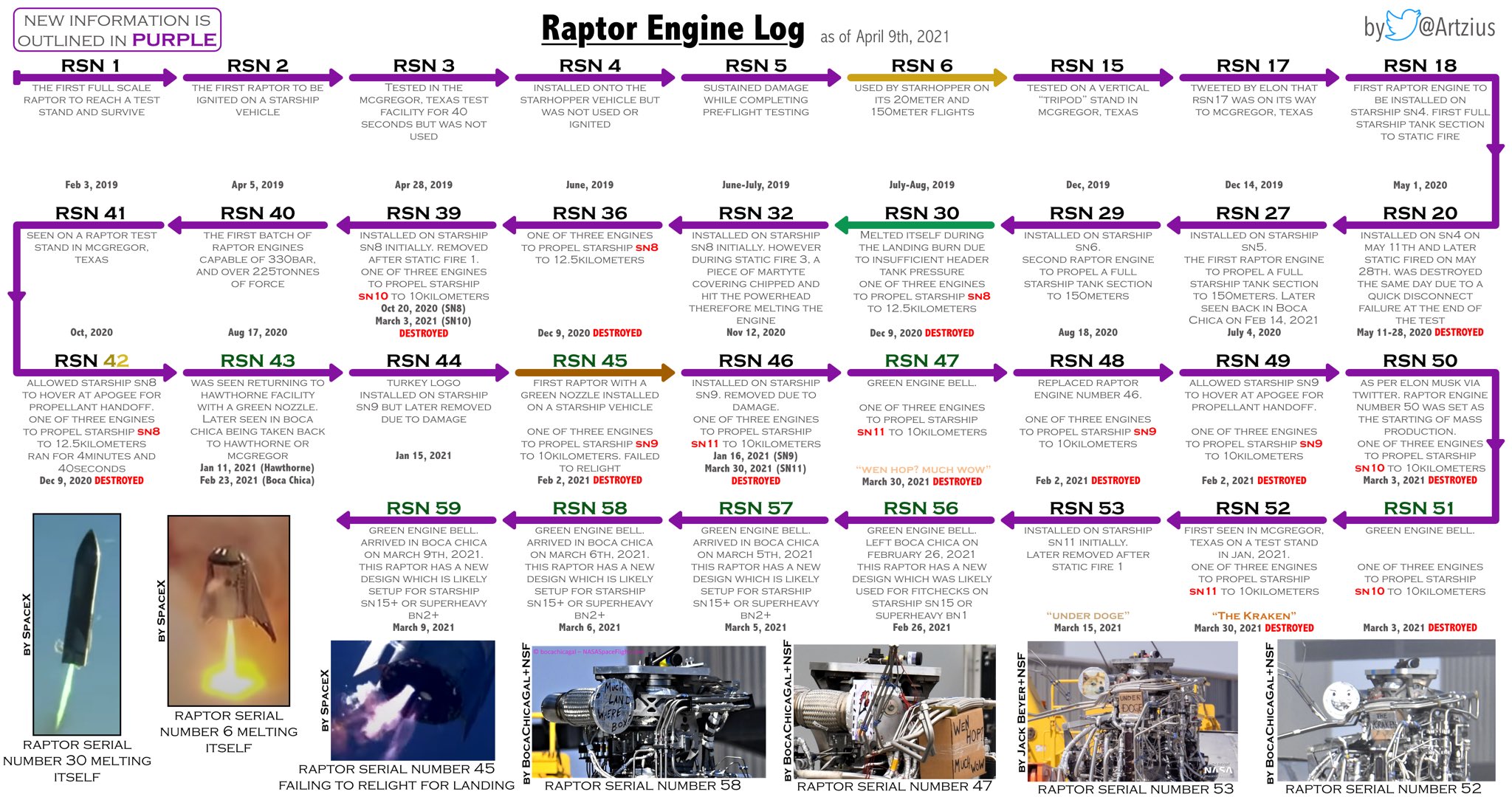

McGregorem v poslední době nejspíš prošla slušná řádka motorů, protože v Boca Chica bylo nedávno spatřeno hned šest různých Raptorů najednou. Mohly by být určeny pro Starship SN15 nebo pro raketu Super Heavy BN2, která má jako první absolvovat letové zkoušky. Přehled všech známých exemplářů motoru Raptor pravidelně poskytuje uživatel Artzius na Twitteru:
A na závěr ještě jedno upřesnění od Elona Muska ohledně toho, jak moc se Tom Mueller podílel na vývoji motorů SpaceX. Mueller prý byl klíčový v začátcích vývoje motorů Kestrel a Merlin, ale na pozdějších variantách Merlinu ani na Starship a Raptorech se už moc nepodílel. Stejně tak použití metanu jako paliva pro Raptor byl Elonův nápad, nikoli Muellerův. Musk prý studoval informace o sovětských metanových motorech se specifickým impulsem přes 380 sekund a při takovém impulsu už prý podchlazený metan dokáže nabídnout mírně vyšší delta-v než vodík. Mueller se ale prý postupně také stal velkým fanouškem metanu.
