Statický zážeh Super Heavy B9 na orbitální rampě v Texasu 6. srpna 2023 (Zdroj: SpaceX)
Na základně Boca Chica v jižním Texasu, kde SpaceX vyvíjí, vyrábí a testuje prototypy rakety Super Heavy Starship, proběhl 6. srpna první statický zážeh Super Heavy od integrovaného letového testu, který se uskutečnil 20. dubna letošního roku. Při něm byla poškozena infrastruktura startovní rampy, včetně palivové farmy, integrační věže a startovního stolu, pod kterým vznikl několik metrů hluboký kráter v důsledku absence tehdy již připravovaného systému pro zaplavení rampy vodou.
Po nezbytných opravách a úpravách rampy, které zahrnovaly i instalaci vodou chlazené ocelové desky, mohlo SpaceX konečně znovu začít s testováním prototypů Super Heavy. Jako první přišla na řadu Super Heavy B9, jelikož právě ta se má vydat na druhý integrovaný letový test. Nejdříve proběhl tlakový test s kryogenním dusíkem, který se uskutečnil 24. července. O necelé dva týdny později následoval spin-prime test, při kterém se testuje náběh motorů, akorát nedojde k zážehu. Do Super Heavy B9 bylo natankováno malé množství kyslíku, které bylo prohnáno skrz motory, což roztočilo čerpadla. I tento test byl úspěšný, a tak se SpaceX rozhodlo přikročit k plnohodnotnému statickému zážehu.

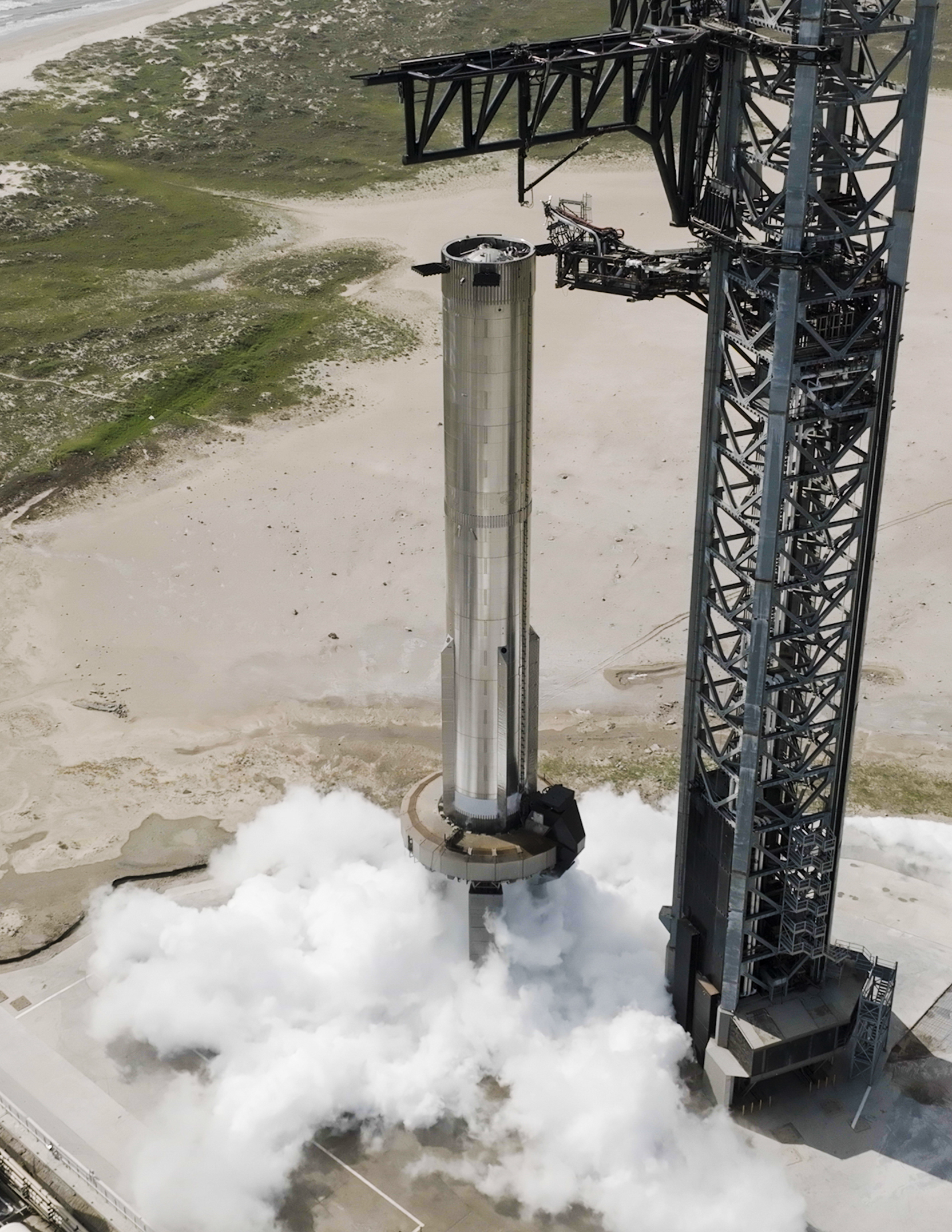

Tlakový test Super Heavy B9 s kryogenním dusíkem na orbitální rampě 24. července 2023 (Foto: SpaceX)
Ten se uskutečnil 6. srpna ve 21:08 našeho času a bylo rozhodnuto, že se nebude opakovat situace jako u Super Heavy B7, tedy postupné zvyšování počtu motorů v během několika samostatných testů, ale bude proveden zážeh všech třiatřiceti motorů najednou. Pro SpaceX se také jednalo o perfektní příležitost vyzkoušet nový vodní systém ochrany rampy.
Stejně jako u Super Heavy B7 si SpaceX i tentokrát připravilo vlastní vysílání, ve kterém jsme se dozvěděli několik zásadních informací. První z nich bylo, že je v plánu zážeh s délkou lehce pod pět sekund. Další informací bylo, že se bude testovat nová zážehová sekvence, která se podle neoficiálních zdrojů od té původní značně liší. Dříve se motory na Super Heavy zažehávaly „chaoticky”. Samozřejmě to nebylo chaoticky, ale motory se nezažehávaly po sekcích. To se nyní změnilo. Vnější prstenec s dvaceti motory Raptor Boost byl rozdělen do čtyř segmentů po pěti motorech, které se zažehávaly postupně. Nejdřív tak proběhl zážeh pěti vnějších motorů, pak dalších pěti a tak dále, dokud se nezažehlo všech dvacet. Následoval prostřední prstenec s deseti motory a nakonec tři středové motory.

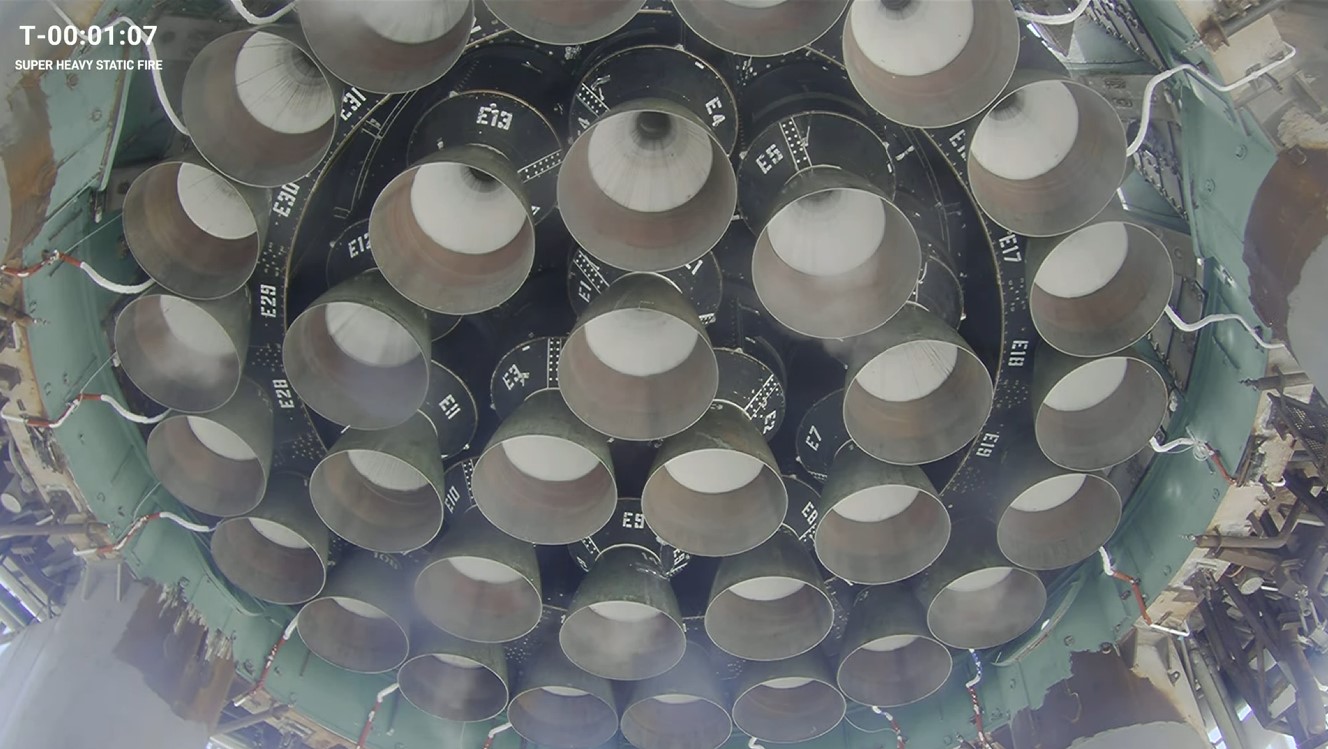

Pohled na motorovou sekci Super Heavy B9, který nám SpaceX nabídla v přenosu ze statického zážehu. (Foto: SpaceX)
Zhruba pět sekund před zážehem byl aktivován vodní systém a následoval zážeh o délce 2,74 sekund. To je tedy výrazně kratší doba, než původně zamýšlených pět sekund. V přenosu jsme se také dozvěděli, že čtyři motory se vypnuly předčasně. Nevíme ale, jestli již během náběhu, nebo až při samotném zážehu. Nicméně to zřejmě vedlo k předčasnému ukončení celého testu. Celkově se tak jedná o horší výsledek než u Super Heavy B7, které se při stejné zkoušce povedlo zažehnout 31 motorů.
Čím je horší výsledek způsobený, není v tuto chvíli jisté. Je možné, že vliv má nová neotestovaná zážehová sekvence. Co se týče tahu, v přenosu jsme se dozvěděli, že při testu bude mít Super Heavy vyšší tah než Falcon Heavy, což je v podstatě zbytečná informace, protože si z toho můžeme odnést akorát to, že motory běžely na více než 30 %.
Co ale vypadá více než dobře, je startovní rampa. Dříve jsme mohli vždy po zážehu vidět silně opálené nohy startovního stolu, ze kterých zmizel šedý nátěr. Nyní po zážehu, při kterém byl aktivován vodní systém, barva na nohách stolu stále je.
Zdali se SpaceX rozhodne zážeh opakovat, není v tuto chvíli jasné. Aktuálně se Super Heavy B9 připravuje na převoz do výrobního areálu, kde podstoupí úpravy kvůli hot stagingu. Jde o proces, kdy dojde k zážehu motorů na Starship ještě před oddělením Super Heavy, což zvyšuje efektivitu využití pohonných látek. Hot staging využívají například rakety Sojuz. Úpravy Super Heavy B9 spočívají v přidání příhradové konstrukce, která obsahuje otvory, kterými mohou unikat spaliny. Také bude muset být vybavena ochranou horního víka metanové nádrže, aby nedošlo po zážehu motorů na Starship k jeho poškození.
Následovat bude převoz Super Heavy B9 zpět a testy celé sestavy na rampě. Pravděpodobně uvidíme WDR test, při kterém se simulují kompletní předstartovní přípravy, včetně tankování pohonných látek, závěrečného odpočtu. U Super Heavy Starship to zahrnuje také aktivaci systému FireX, který má za úkol pod startovním stolem vytvořit inertní atmosféru, kde nemůže dojít k explozi potenciálně nahromaděného metanu, jako se to stalo u spin-prime testu Super Heavy B7.

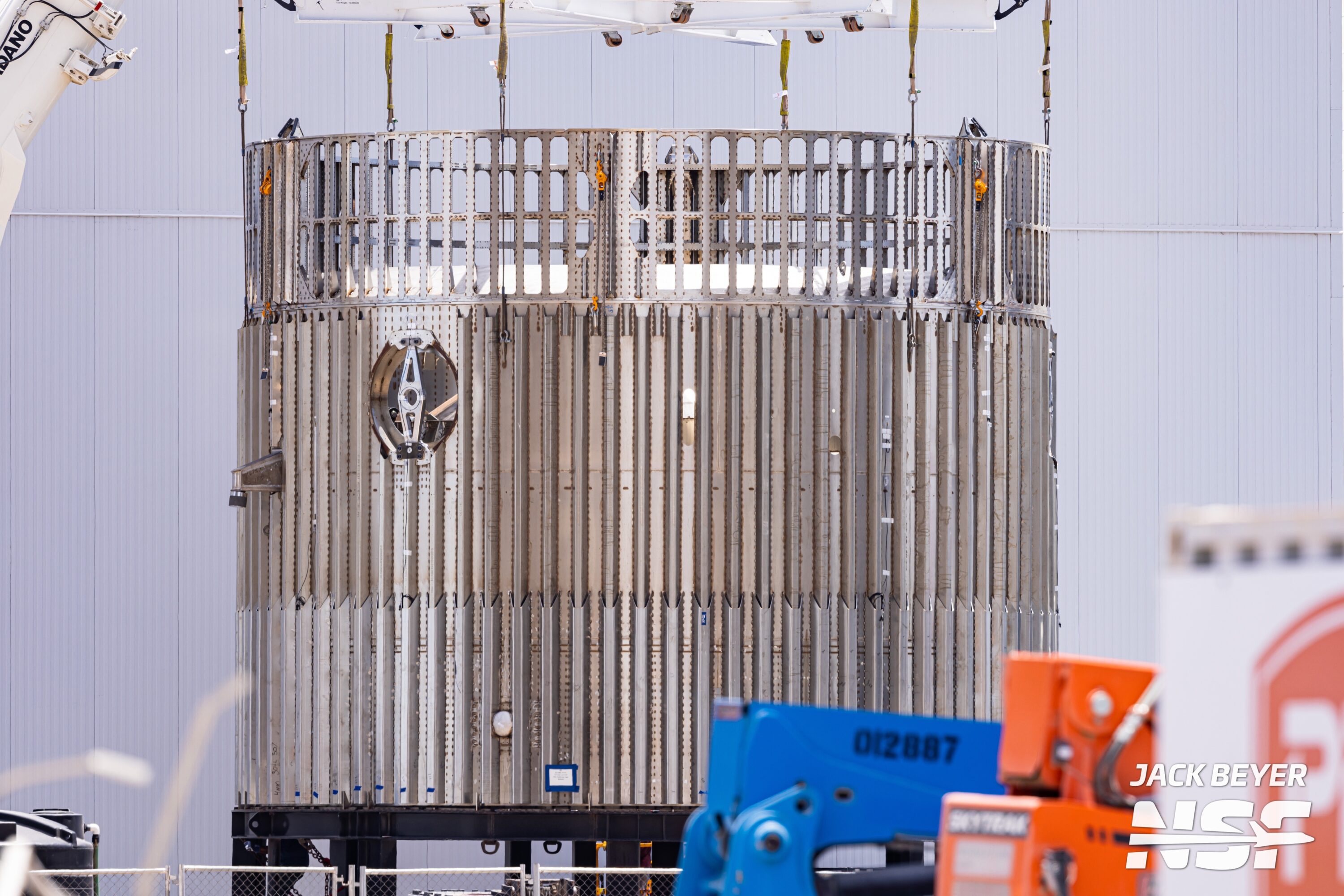

Testovací exemplář pro hot staging (pouze první čtvrtina od shora). Stejný nebo podobný bude umístěn na Super Heavy B9 (Foto: Jack Beyer)
Tím by mohlo být testování ukončeno a SpaceX bude připravena na další start. Nejdříve se ale bude muset vyřídit administrativní povolení. To mimo jiné znamená recertifikaci autodestrukčního systému, který nepracoval během prvního letu správně, ukončení vyšetřování předchozího letu, kde FAA údajně zatím neobdržela potřebné dokumenty, a nakonec získání startovní licence. Po technické stránce tak bude vše k letu připraveno do pár týdnů, po té administrativní do pár měsíců.
