NASA vydala zprávu o nehodě CRS-7 a vinu vidí jinde než SpaceX
NASA po více než 2 letech vydala oficiální zprávu ohledně vyšetřování nehody CRS-7 z června 2015, při které došlo k poškození kyslíkové nádrže druhého stupně a následné ztrátě Falconu 9 i lodě Dragon, která mířila na Mezinárodní vesmírnou stanici. V článku o nehodách SpaceX jsem v minulosti incident popsal následovně:
Jednalo se o první velké selhání od dob Falconu 1 a pro SpaceX to byla velká rána. Všechny plánované starty byly pozastaveny a začalo obtížné vyšetřování příčiny nehody. Výsledkem bylo zjištění, že havárii způsobila vadná kovová podpěra, která měla na starost držet na místě nádrž se stlačeným heliem uvnitř kyslíkové nádrže druhého stupně. Podpěra byla výrobcem certifikována na určitou zátěž, avšak v tomto případě selhala při zátěži mnohem nižší. Jednalo se nejspíš o vadný kus. SpaceX v reakci na toto zjištění změnilo dodavatele těchto podpěr.
Společnost nakonec znovu startovala 6 měsíců po nehodě. Zajímavostí je, že loď Dragon selhání rakety přečkala ve zdraví, ale jelikož s takovou nehodou nikdo dopředu nepočítal, software na situaci nebyl připraven a Dragon tedy nemohl rozevřít padáky, aby alespoň zachránil cenný náklad. V reakci na tuto nehodu byl software upraven, aby v budoucnu Dragon padáky mohl v takovéto situaci otevřít.
Výsledek vyšetřování NASA se v podstatě shoduje s vyšetřováním SpaceX. Příčinou nehody bylo poškození kyslíkové nádrže druhého stupně v důsledku uvolněné tlakové nádoby s heliem. SpaceX však jako nejpravděpodobnější příčinu uvolnění nádoby vidí podpěru s výrobní vadou, zatímco NASA připouští i možnost, že podpěra selhala z jiného důvodu (například kvůli špatné montáži). Hlavním rozdílem však je, že NASA celý problém s podpěrou bere jako konstrukční pochybení ze strany SpaceX.
SpaceX totiž použilo běžnou průmyslovou podpěru z nerezové oceli namísto takové, která je speciálně určena pro kosmické využití a kryogenické prostředí. To by samo o sobě ještě nemuselo představovat problém – ve SpaceX běžně používají komerční komponenty a je to jeden z důvodů, proč jsou jejich rakety tak levné. NASA však zjistila, že SpaceX dodávané podpěry nedostatečně otestovalo a neřídilo se doporučením od dodavatele. Podle něj měly být podpěry v dané aplikaci používány pod maximálně čtvrtinovou zátěží, než pro kterou byly certifikovány.

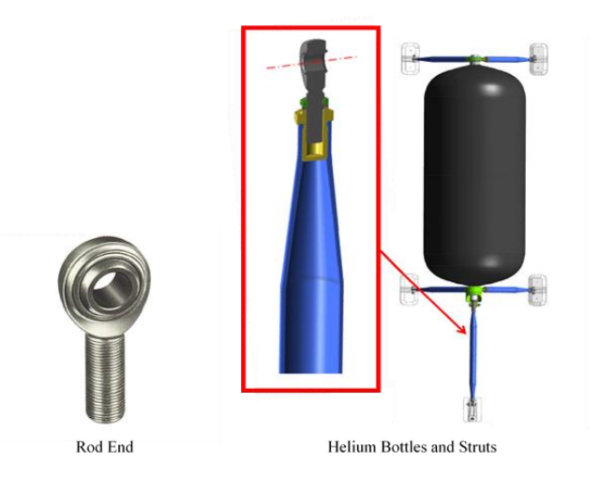

Detail úchytu podpěry a znázornění uchycení heliové nádoby (Zdroj: NASA)
Nicméně když ve SpaceX během vlastního vyšetřování příčin nehody otestovali dodávané podpěry, zjistili, že některé kusy selhaly při nižší zátěži, než pro kterou byly navrženy. Během mise CRS-7 pak podpěra podle SpaceX selhala při pouhé pětinové zátěži, pro kterou byla certifikována. SpaceX tedy viní dodavatele, zatímco NASA vidí problém spíš u Muskovy firmy, která podcenila kontrolu dodávaných podpěr, přestože je tato součástka na kritickém zátěžovém místě.
Detail heliových nádrží uvnitř prvního stupně Falconu 9 (Zdroj: SpaceX)
NASA při vyšetřování navíc zjistila, že změna ve způsobu přenosu telemetrie, kterou SpaceX před nehodou zavedlo, měla za následek zvýšení latence. To vedlo ke ztrátě části drahocenných dat v důsledku síťového bufferování v počítači druhého stupně. Tato chybějící data mohla usnadnit proces vyšetřování.
Ve výsledku tedy NASA poukázala na několik oblastí, kde by se SpaceX mohlo zlepšit, aby k podobné nehodě už nedošlo. Všechny navržené změny byly od té doby implementovány v novějších variantách raket Falcon (nehoda se stala u Falconu 9 v1.1).
